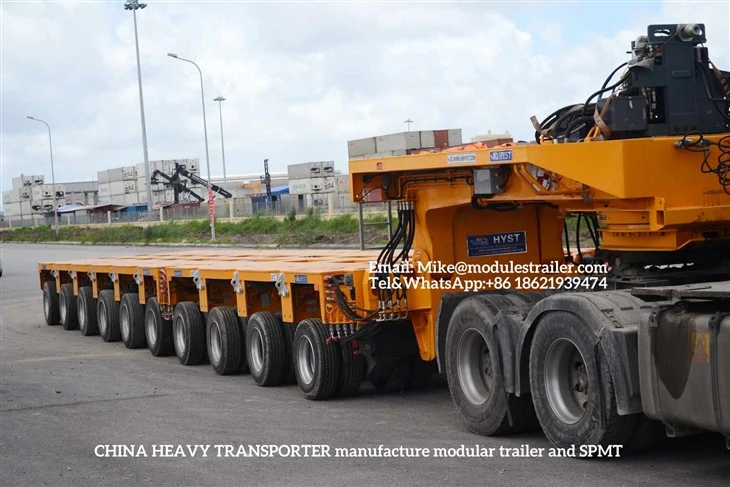

Multi Gandar Hidraulik

Multi Gandar Hidraulik adalah platform modular dengan 2 hingga 6 gandar, pengangkut modular melebihi muatan tertinggi 50 hingga 5,000 t. Dengan trailer jenis ini, Anda dapat mencapai fleksibilitas maksimum untuk bidang aktivitas yang paling bervariasi dan sulit! Ini ditujukan untuk angkutan umum, angkutan off-road dan angkutan dalam rumah. China Heavy Transporter juga dapat merancang aksesori trailer modular secara khusus untuk memperluas fungsi multiaxle ini.

Chinaheavytransporter memproduksi multi gandar hidrolik, trailer modular, multi gandar, transporter modular self propelled, SPMT. Dapat kompatibel dengan Goldhofer THP/SL, PST SL.

Bingkaiterbuat dari pelat baja berkekuatan tinggi yang terbuat dari struktur yang dilas, balok tengah terbuat dari balok kotak beban utama. Pada sisi vertikal, kedua sisi pengaturan rangka dihubungkan dengan lubang untuk menjamin terwujudnya kombinasi menggunakan baut yang dipasang di antara unit trailer. Beberapa komponen rangka terbuat dari baja butiran halus berkekuatan tinggi. Kita harus berkonsultasi dengan metode operasi pengelasan yang sesuai dari pabrikan sebelum kita melakukan pengelasan rangka apa pun.

Penangguhan

Setiap gandar mempunyai 2 suspensi, sudut putar roda maksimal ±55º (dengan struktur bantalan slew). Suspensi dihubungkan melalui bantalan putar sedangkan dengan kompensasi gandar hidraulik penuh. Kompensasi pengangkatan poros bekerja melalui silinder pengangkat yang dipasang pada suspensi. Ini adalah dimungkinkan kompensasi pengangkatan poros maksimum pada posisi sedang.

Trailer unit rendah hanya memungkinkan penggerak sesaat dan di tanah datar atau ban, alxe mungkin rusak. Setiap 2 suspensi menghubungkan kelompok katup yang memasang dua akumulator.

Suspensi menurun, aliran oli hidraulik buang silinder angkat menuju akumulator, akumulator dapat menahan aliran oli hidraulik sehingga kompresi suspensi dan springback dapat dilakukan. Setiap suspensi memiliki kapasitas pemuatan maksimum (lihat data teknis)

Sistem Rem

Sistem rem terdiri dari pipa rem ganda, reservoir udara, katup relai, katup pelepas cepat, katup satu arah, katup kontrol, dan komponen lainnya. Kita dapat merealisasikan unit rem trailer dengan mengoperasikan katup rem traktor dan mewujudkan rem parkir melalui pengoperasian katup kontrol trailer unit. Ketika trailer unit menjauh dari traktor, rem parkir dapat direalisasikan secara otomatis. Trailer unit dilengkapi dengan perangkat kemudi mekanis hidrolik. Kendali jarak jauh batang kendali dipindahkan ke katup kemudi hidrolik elektrik melalui rangkaian elektrik kemudi. Pergerakan kemudi dilakukan oleh silinder kemudi (1) melalui rangka kemudi dan batang pengikat kemudi pada pelat lubang kemudi.

Titik Penopang Pengangkatan Hidraulik dapat melakukan 3 dan 4 titik

Multi gandar hidraulik, trailer modular, perangkat suspensi multi gandar dapat menggunakan katup on/off ZN01 dan ZN08 untuk penyambungan dan pemisahan hidraulik.

4 poin didukung,konversi katup on/off ZN01 dan ZN08 akan menghasilkan 4 loop pendukung independen. (silakan lihat Gambar.6-3 ). Dengan demikian,

unit kendaraan atau kombinasi akan mendapatkan permukaan bantalan yang kokoh. Pusat gravitasi permukaan bantalan harus berada di dalam permukaan pendukung. (Ketinggian pembebanan sangat penting ketika kemiringan lateral)

3 poin didukung, konversi katup on/off ZN06 dan ZN08 akan menghasilkan 3 loop pendukung independen. (silakan lihat Gambar.6-4 ). Dengan demikian, satuan kendaraan atau kombinasinya akan memperoleh daya dukung yang kokoh. Pusat gravitasi permukaan bantalan harus berada di dalam permukaan pendukung. (Ketinggian pembebanan sangat penting ketika kemiringan lateral)

Katup Hidraulik dan Silinder Kemudi Hidraulik

Manfaat Multi Gandar Hidraulik

+ Konsep rangka dan kopling yang kuat

+Untuk transportasi tugas berat paling ekstrim di jalan raya dan off road

+Ad-on yang efisien untuk self-propelled

+ modul tugas berat

+Solusi ekonomis untuk meningkatkan muatan dan pemanfaatan maksimal

Spesifikasi Utama Trailer Modular Chinaheavytransporter

+ Trailer modular Goldhofer THP/SL Jerman asli yang sepenuhnya kompatibel

+Modul kombinasi panjang dan silang---modulestrailer.com

+Rangka tengah berbentuk kotak dengan tangki udara dan oli hidrolik terintegrasi

+Beban titik tinggi di tabung tengah dan bidang luar yang tertutup

+ Baut-kopling depan dan belakang untuk kombinasi memanjang

+ Agregat poros liontin di kepala putar dipasang pada rangka kendaraan

+ Suspensi akumulator tekanan gas hidro-pneumatik

+Katup pengaman pecah selang pada semua agregat gandar--modulestrailer.com

+ Sasis Terintegrasi, sirkuit kemudi semua roda 2-hidro-mekanis

+Kemudi maksimum + / – 55 derajat di semua ketinggian pengendaraan--modulestrailer.com

+ Kemudi di tengah 1 pasang silinder kemudi terintegrasi dalam rangka

+2-sejajarkan rem udara semua roda dan rem parkir pegas

+Perpipaan 4-lengkap untuk kombinasi modul yang optimal

UmumAaksesorisHidrolik Multi Gandar, Aksesori Trailer Modular

+Paket tenaga hidrolik

Kohler 17,9 kW / 24,3 PS

Quanchai 480D

+ Panel operasi

+ Kendali jarak jauh kabel

+ Kendali jarak jauh radio

Peralatan penarik

+ Lengan putar untuk lebar tunggal

+Perangkat penarik tengah untuk kombinasi paralel (1+1/2)

+Perangkat penarik tengah untuk kombinasi paralel (1+1)

+Drawbar 2 m, 3 m dan 5 m

leher angsa

+Kombinasi gooseneck 35 t

+Leher angsa universal 35 ton, 45 ton, dan 52 ton

Meja putar

+100 ton / 200 ton

+300 ton / 400 ton

+600 ton

Dek alas datar, Dek Jatuhkan

+Tinggi konstruksi 250 mm / 300 mm

+Panjang 7,000-12,000 mm

+Dengan / tanpa titik kopling, dapat ditimpa / tidak dapat ditimpa

Dek kapal, Jembatan Kapal

+Tinggi konstruksi 450 mm, 500 mm atau 650 mm

+Panjang 7,000-13,000 mm

+Lebar 3,000-6,000 mm

+ Tetap atau dapat diperpanjang

+Kapasitas 100ton, 120ton, 140ton

Dek ekskavator

+Tinggi konstruksi 350 mm, 450 mm atau 500 mm

+Panjang 7,000-13,000 mm

+ Tetap atau dapat diperpanjang

pengatur jarak

+8,000-15,000 mm (bisa desain khusus)

+Tahap ekstensi 1-4

Dek menengah

+Panjang 3,000 mm-9,000 mm

+Jarak 3m, 4,5m, 6m, 9m

Perangkat Pengangkut Bilah, Pengangkat Bilah

+Pengangkat Bilah 800ton/m, 1000ton/m, 1500ton/m

+Trailer Bilah Angin, Trailer Teleskopik

CHINA HEAVY TRANSPORTER menggabungkan pengetahuan jangka panjang ke dalam produk, menetapkan standar baru di sektor transportasi berat, mencapai rasio bobot mati terhadap kapasitas muatan terbaik.

Desain modular CHINA HEAVY TRANSPORTER menawarkan banyak kemungkinan kombinasi, dapat disesuaikan untuk hampir semua tugas transportasi. Dengan berbagai versi model dan pilihan aksesori, CHINA HEAVY TRANSPORTER adalah kendaraan transportasi yang andal dan hemat biaya di jalan umum dan untuk tugas-tugas di dalam pabrik.

Opsional berbagai model yang dapat Kompatibel dengan trailer buatan UE, seperti Goldhofer THP/SL, THP-UT, Nicolas MDED, Scheuerle InterCombi, Kamag K25, Cometto MS. China Heavy Transporter dapat merancang model dan aksesori ini secara khusus, dengan cara ini dapat mengontrol biaya dan mengurangi anggaran. Sementara itu juga dapat memanfaatkan sepenuhnya peralatan trailer, trailer modular, multiaxle yang ada.

Hidraulik Multi Gandar, trailer tugas berat modular hidraulik, trailer modular, multiaxle

Hydraulic Multi Axle Cocok untuk pengangkutan barang sebagai berikut:

+Mesin konstruksi berat untuk penggalian dan konstruksi jalan atau daur ulang

+Elemen struktur sebagai elemen baja dan beton

+Bagian-bagian industri, misalnya trafo dan barang yang memuat derek

+Derek, beban derek, dan komponen derek

+Sistem penyampaian dan penghancuran untuk industri pembongkaran dan daur ulang

+Elemen saluran pipa

+Struktur lepas pantai seperti anjungan pengeboran, turbin angin, anjungan, dan jaringan pipa

+Kapal atau bagian kapal

+ Pembangkit listrik

+ Elemen jembatan

+Barang berukuran besar, bahan panjang dan muatan berat

Untuk trailer yang lebih modular, multiaxle, trailer platform hidrolik, selamat datang untuk mengunjungi pabrik kami di Kota Shijiazhuang.

China Heavy Transporter dapat memberikan dukungan teknis, pelatihan teknis, layanan purna jual, dukungan cadangan, pasokan suku cadang.
